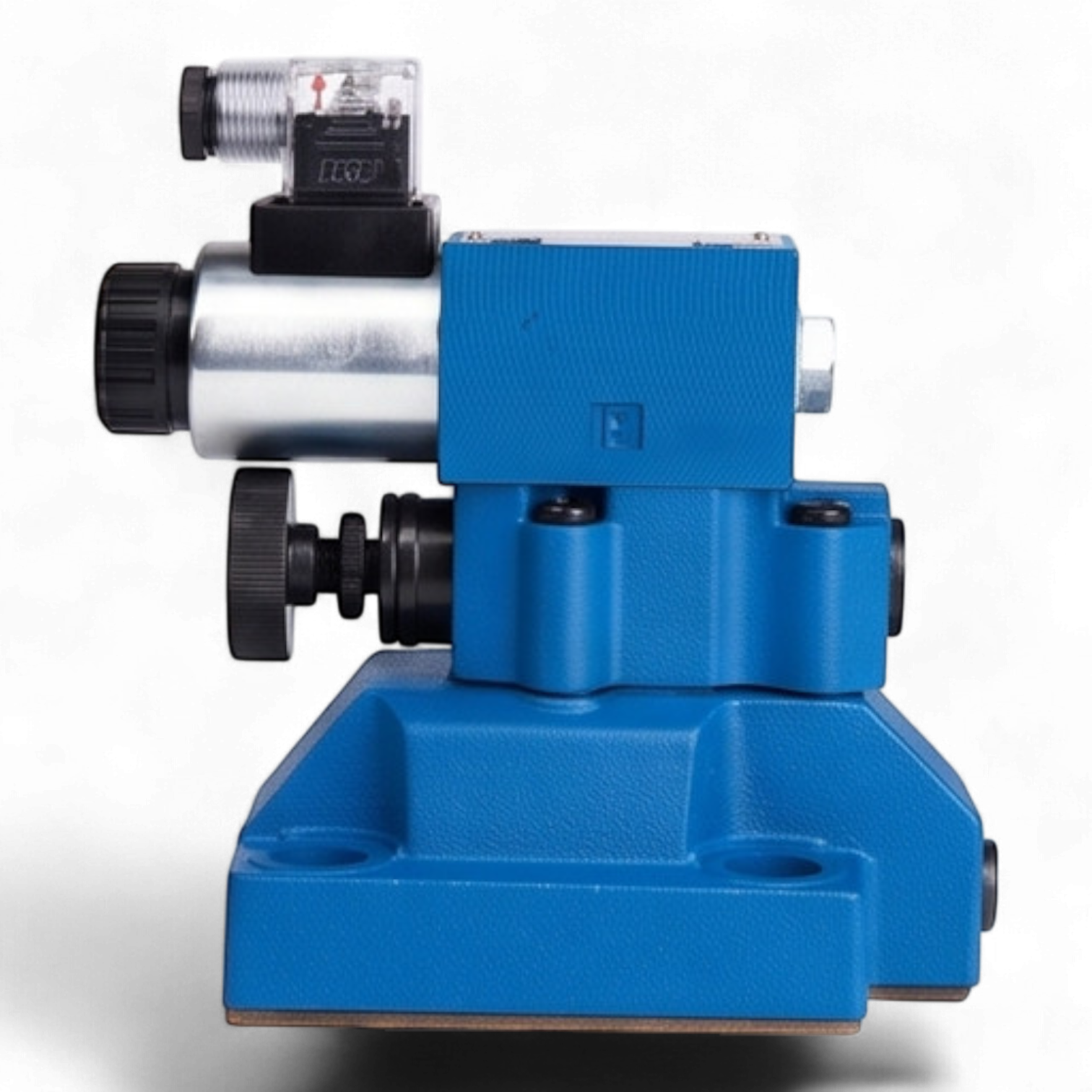

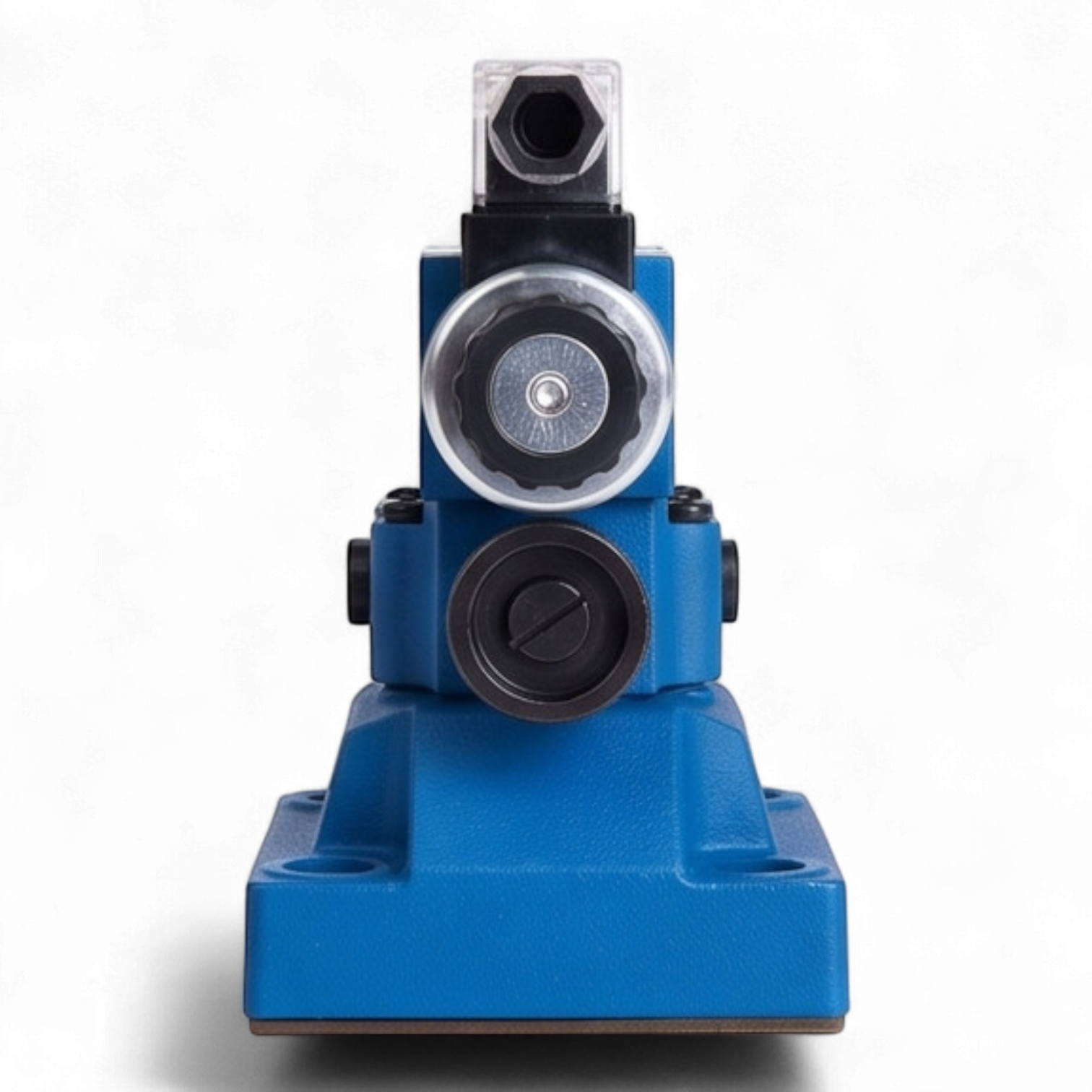

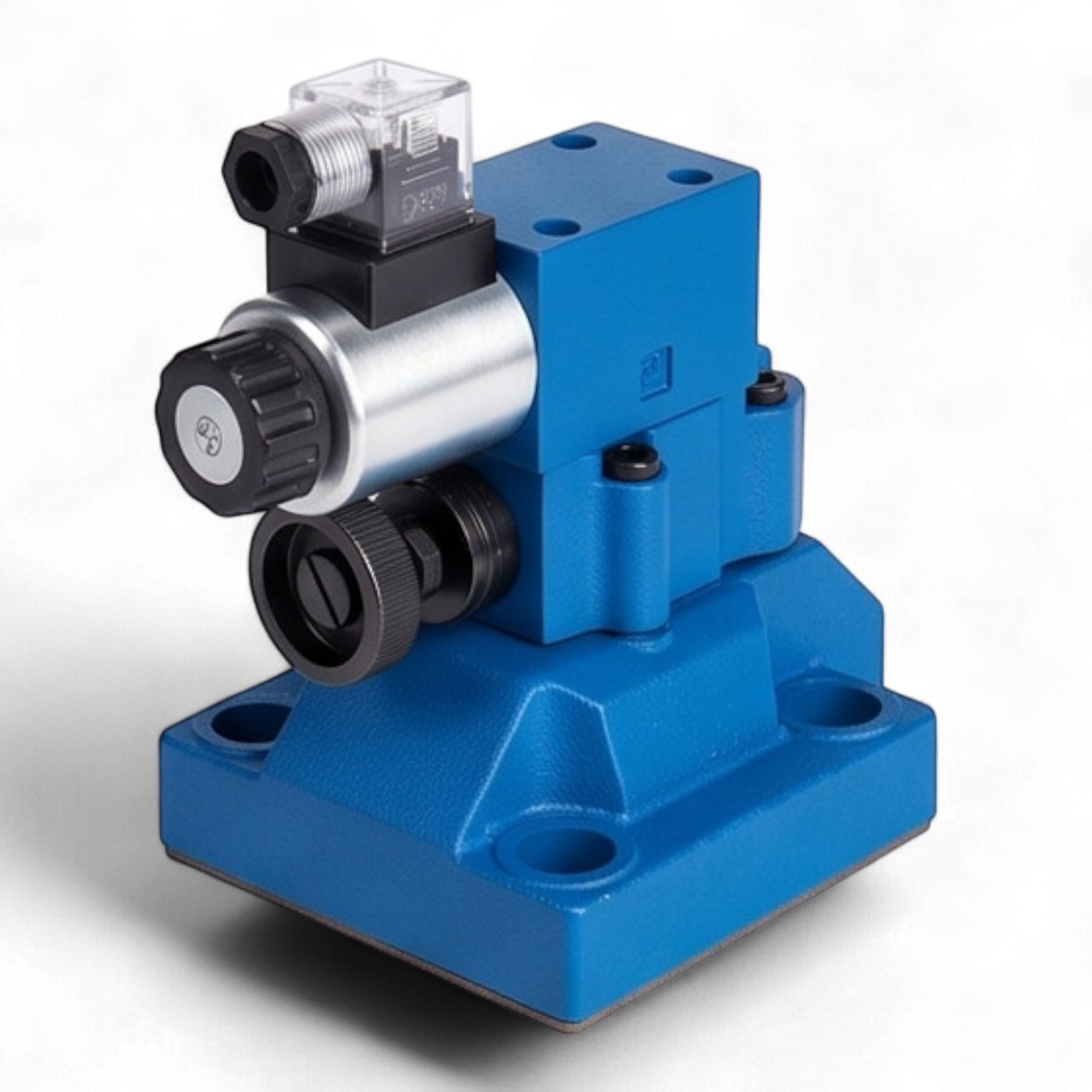

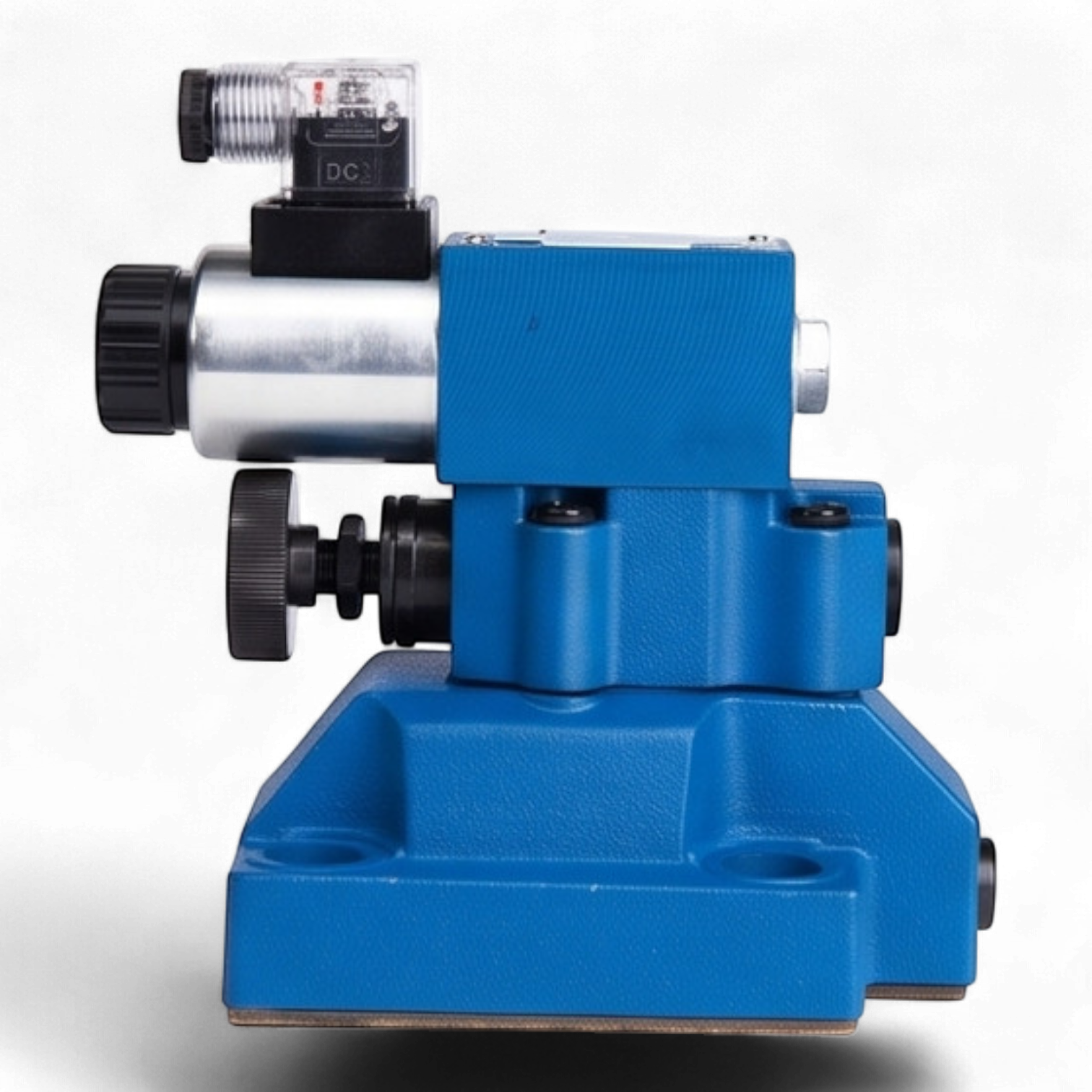

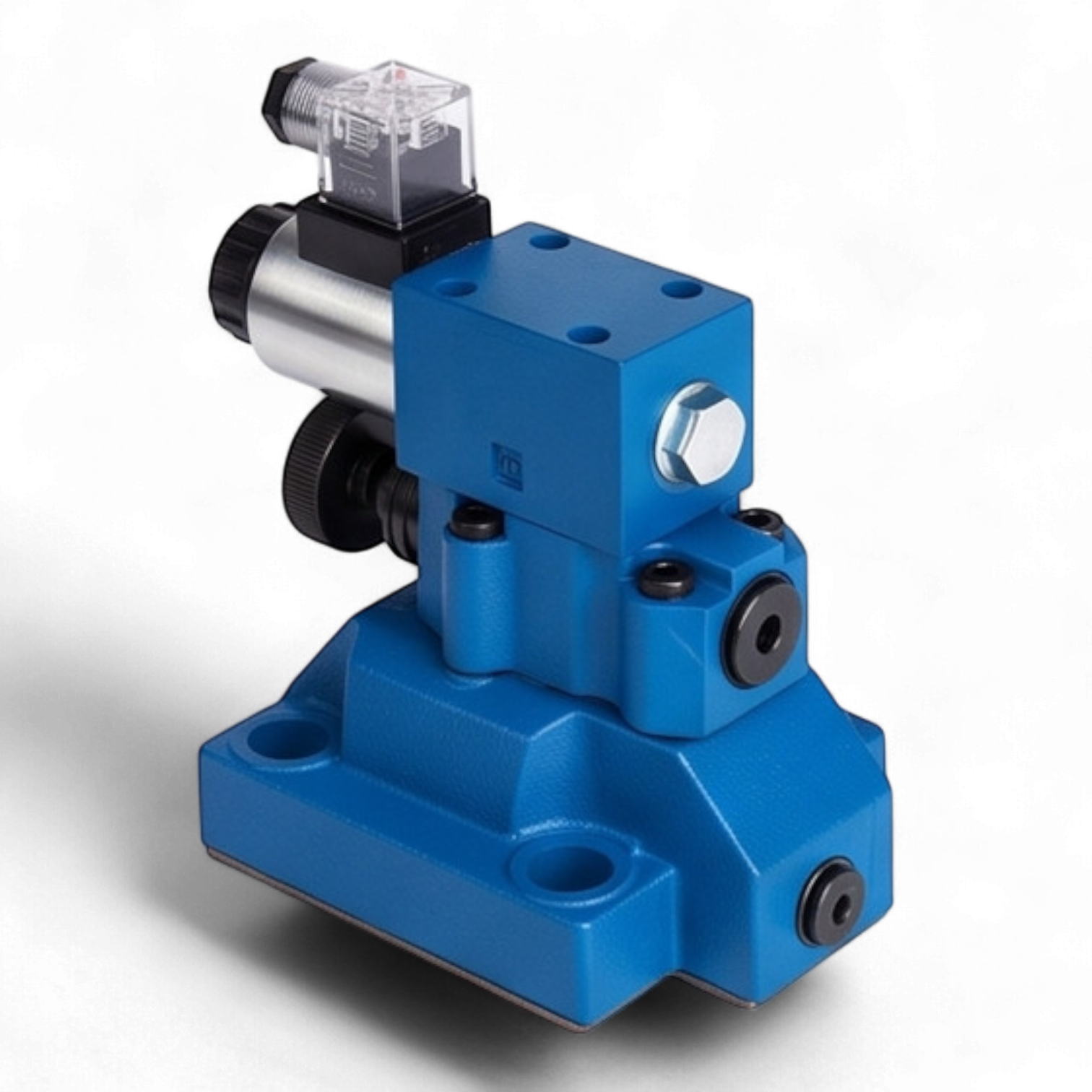

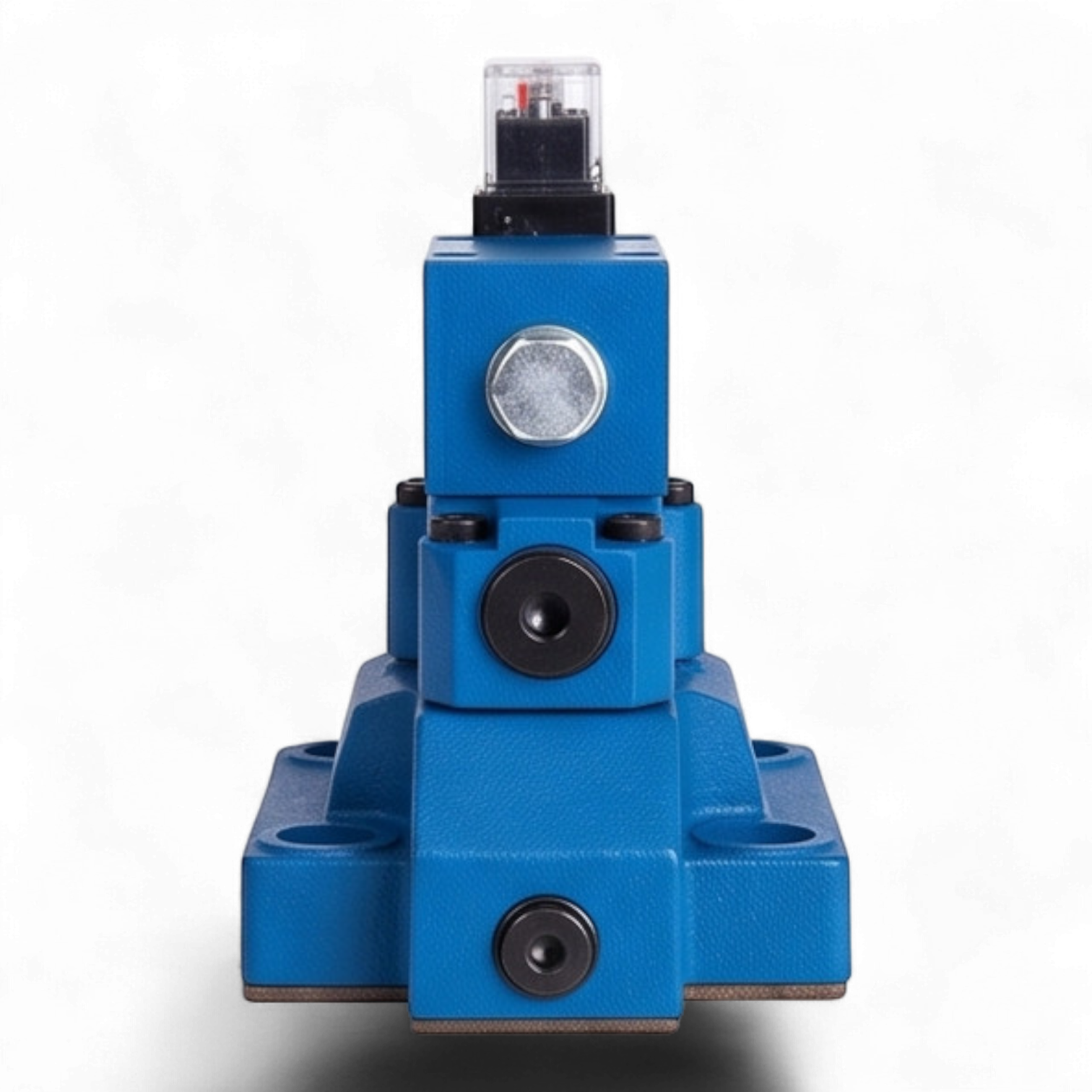

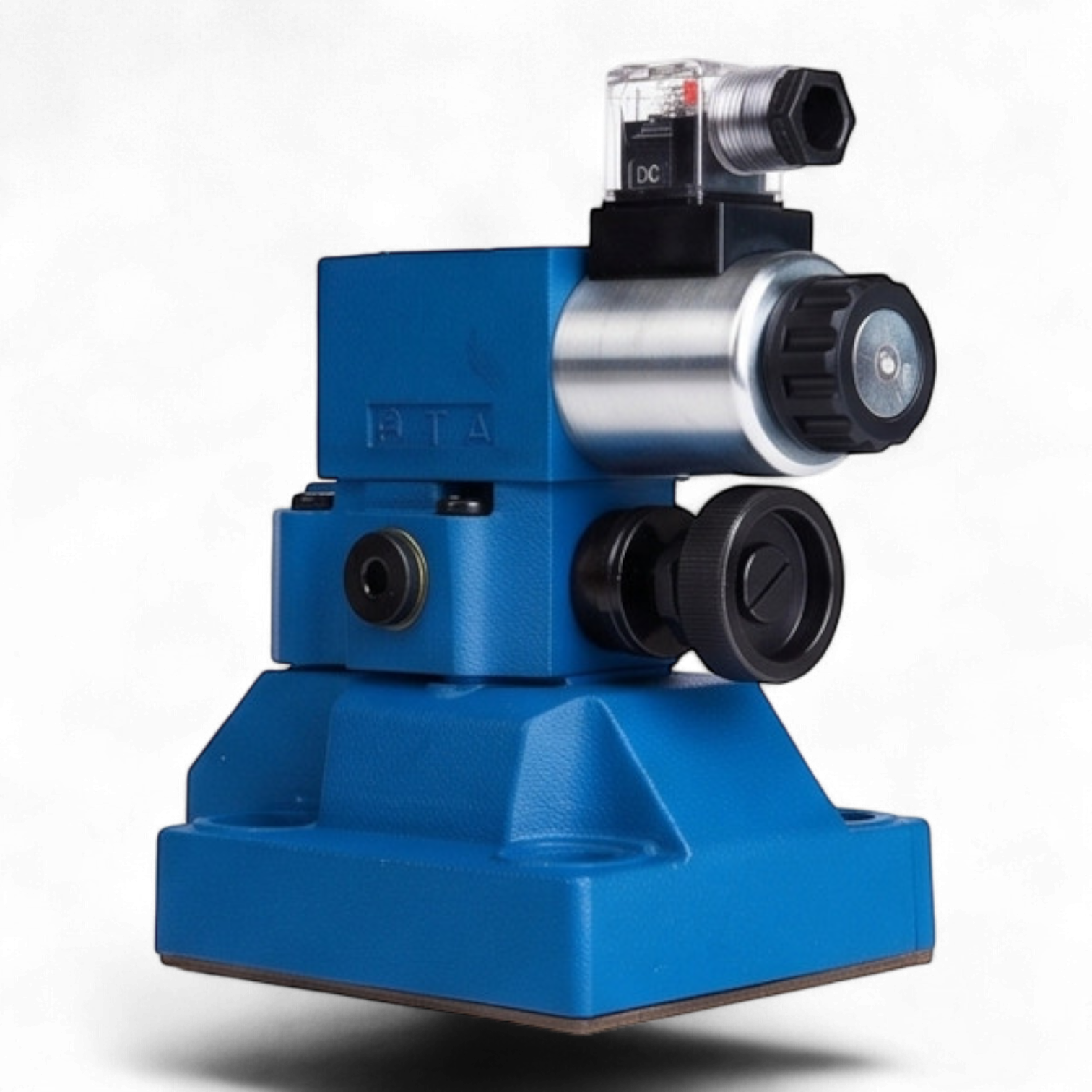

Техническое описание гидроклапана МКПВ-32/3С4Р3.220
Гидроклапан предохранительный непрямого действия МКПВ-32/3С4Р3.220 предназначен для прецизионного поддержания заданного уровня давления в гидравлических контурах, защиты исполнительных механизмов от превышения номинальных параметров давления и реализации функции дистанционной разгрузки гидросистемы. Конструктивное исполнение — стыковое, адаптированное для монтажа на промежуточную плиту согласно международному стандарту ISO 6264 (типоразмер CETOP R10).
Технические характеристики
- Условный проход (DN): 32 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0–35,0 МПа (50–350 бар)
- Максимальный расход рабочей жидкости: 320 л/мин
- Тип управления разгрузкой: электромагнитное (пилотный распределитель ВЕ6.574А)
- Параметры электромагнита: ~220-230В / 50Гц (AC)
- Режим разгрузки: нормально-нагруженный (активация разгрузки при подаче управляющего сигнала)
- Орган настройки: регулировочная рукоятка
- Класс пылевлагозащиты: IP65
- Кинематическая вязкость рабочей среды: 10–400 сСт
Конструктивные и эксплуатационные особенности
Аппарат представляет собой двухкаскадную гидравлическую систему, состоящую из основного клапана и узла пилотного управления. Стыковой тип монтажа минимизирует риск утечек в гидравлической линии и обеспечивает высокую ремонтопригодность узла без необходимости демонтажа жестких трубопроводов. Наличие электромагнитного управления позволяет интегрировать клапан в автоматизированные циклы работы промышленного оборудования. Электрическая коммутация выполнена через разъем стандарта DIN 43650 A, оснащенный светодиодным индикатором для визуального контроля состояния катушки.
