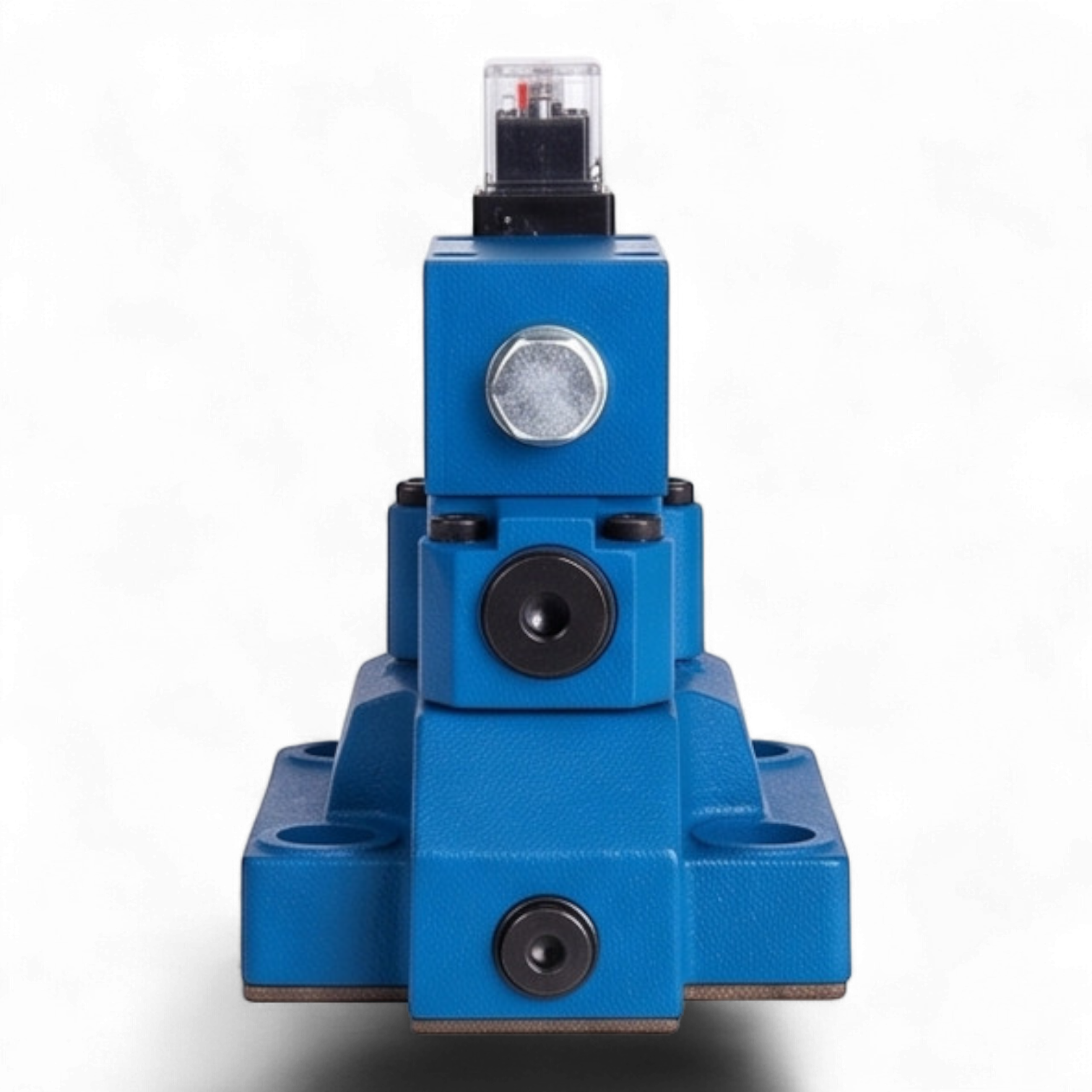

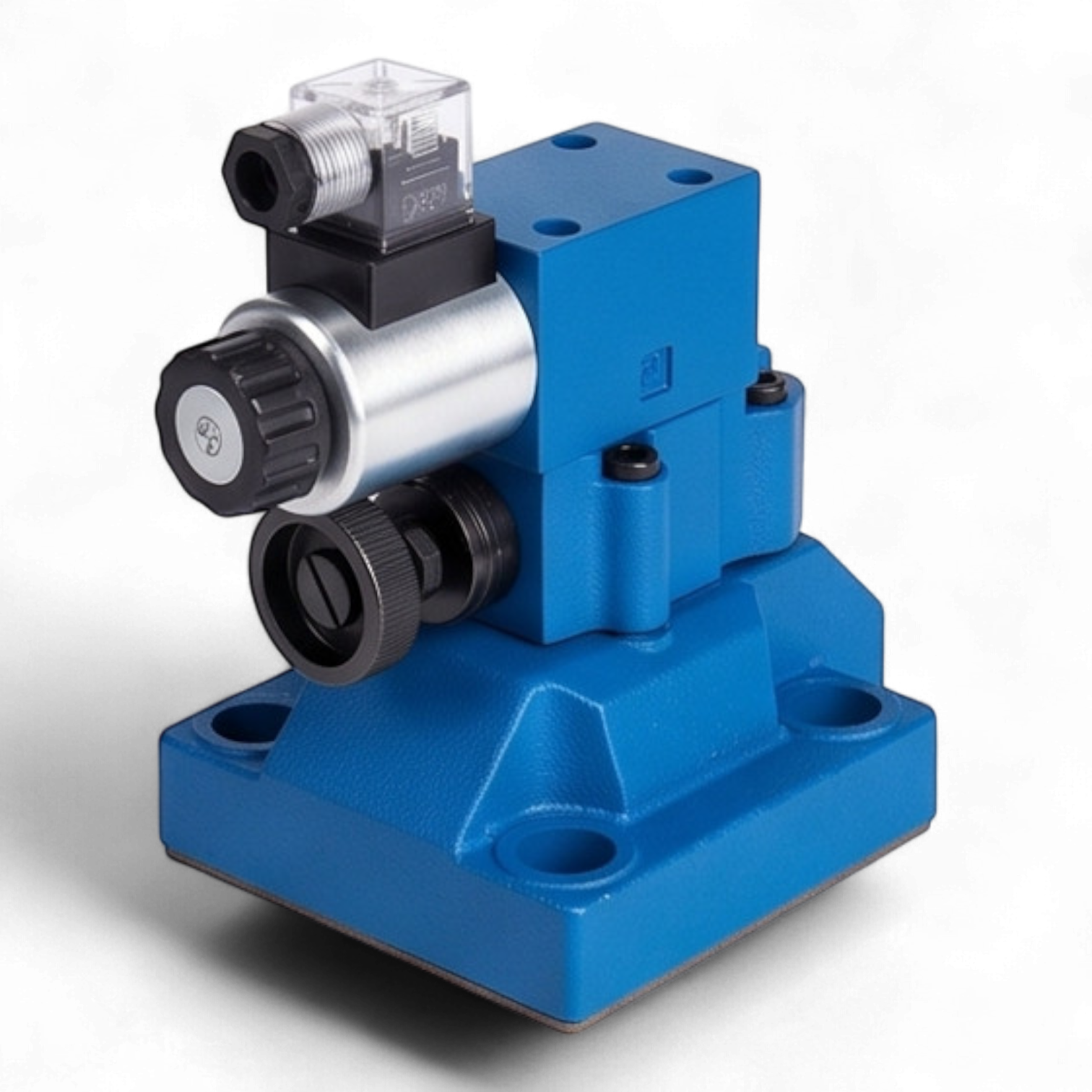

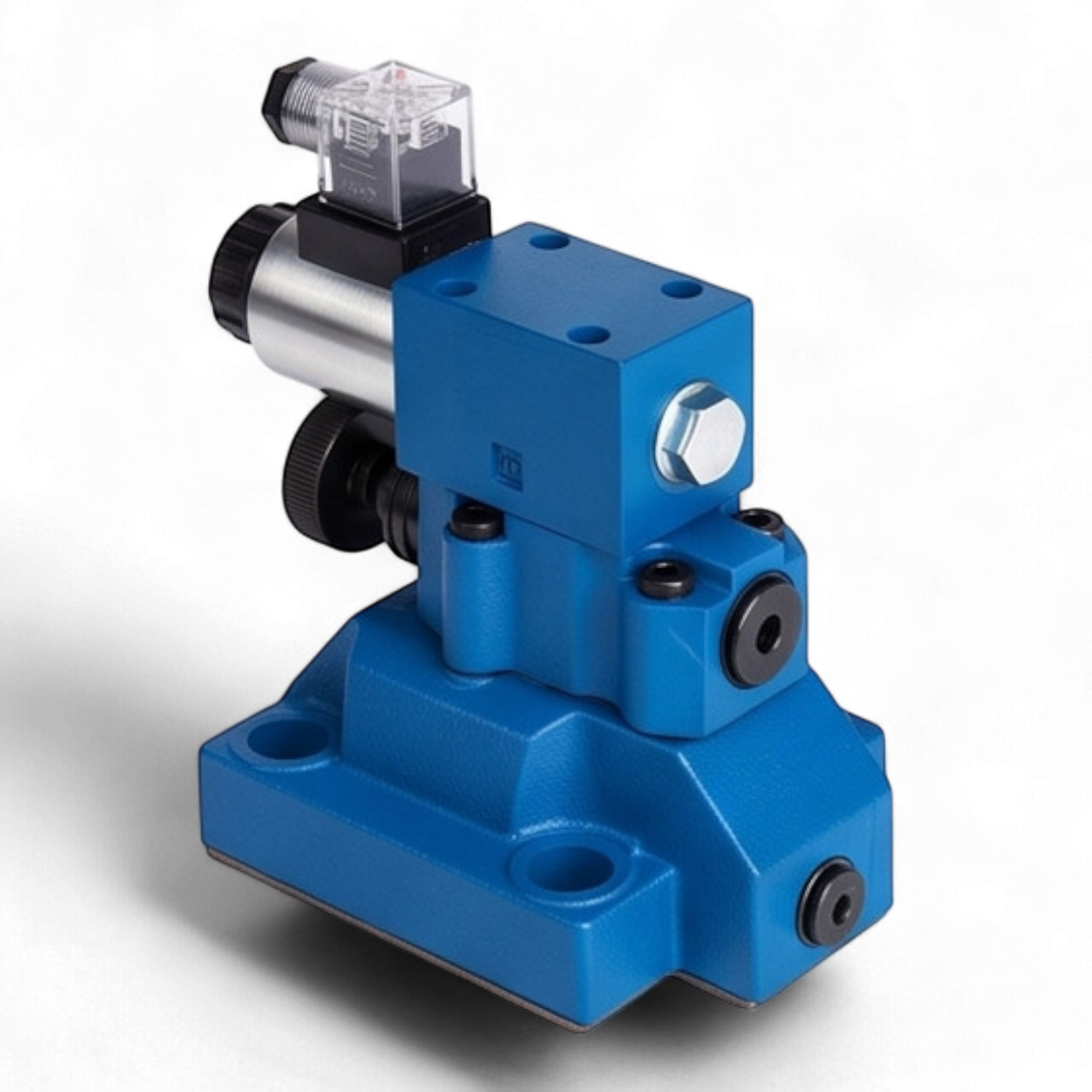

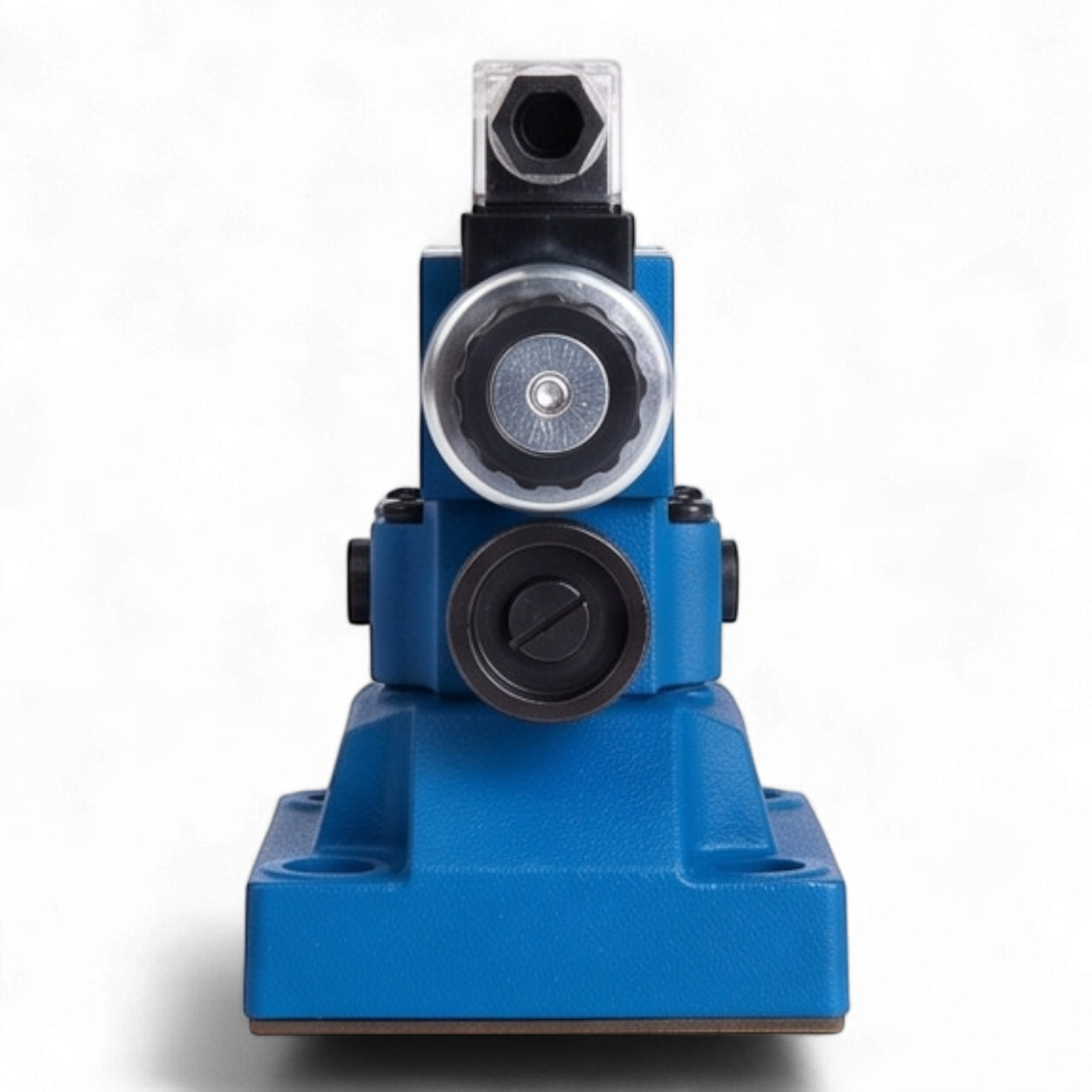

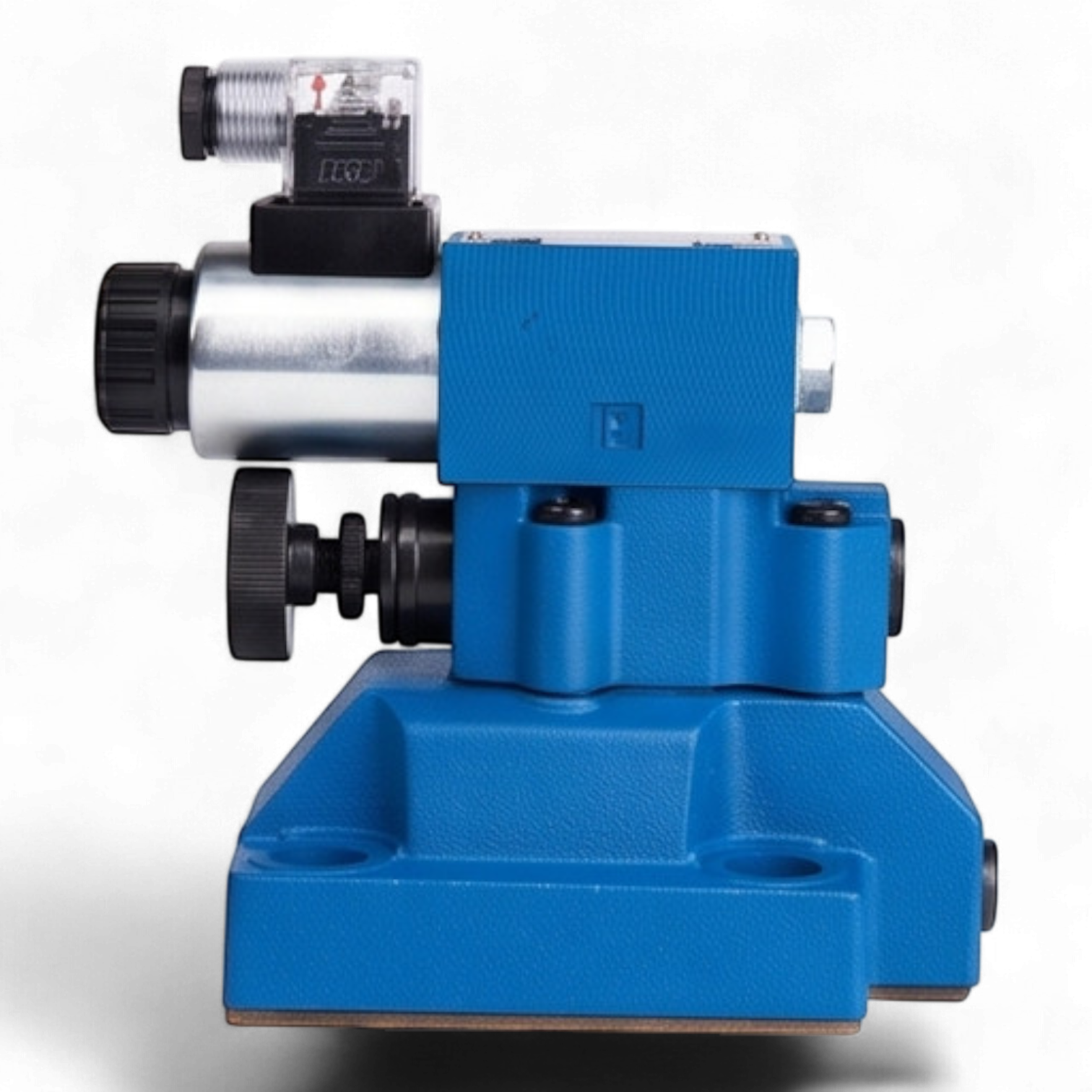

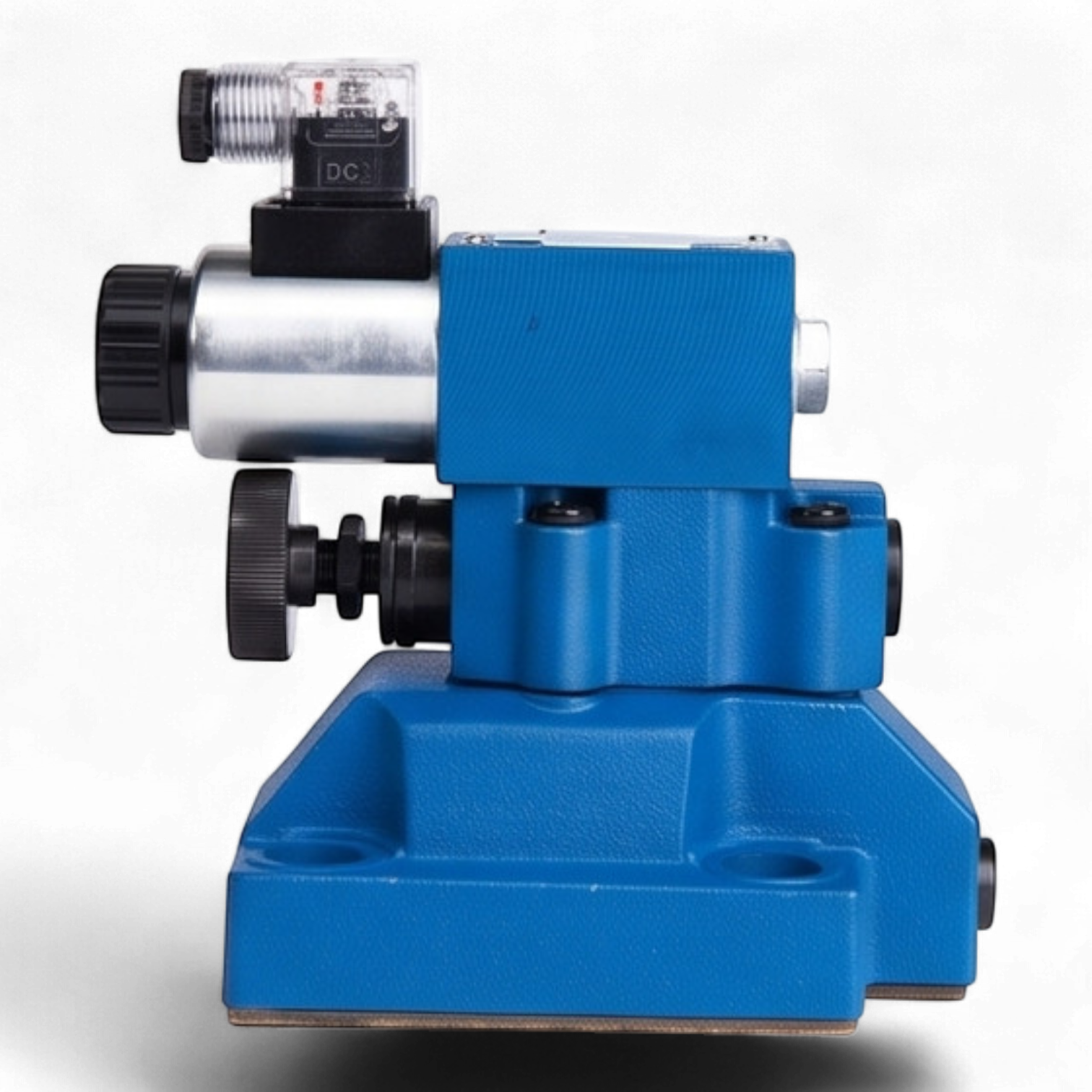

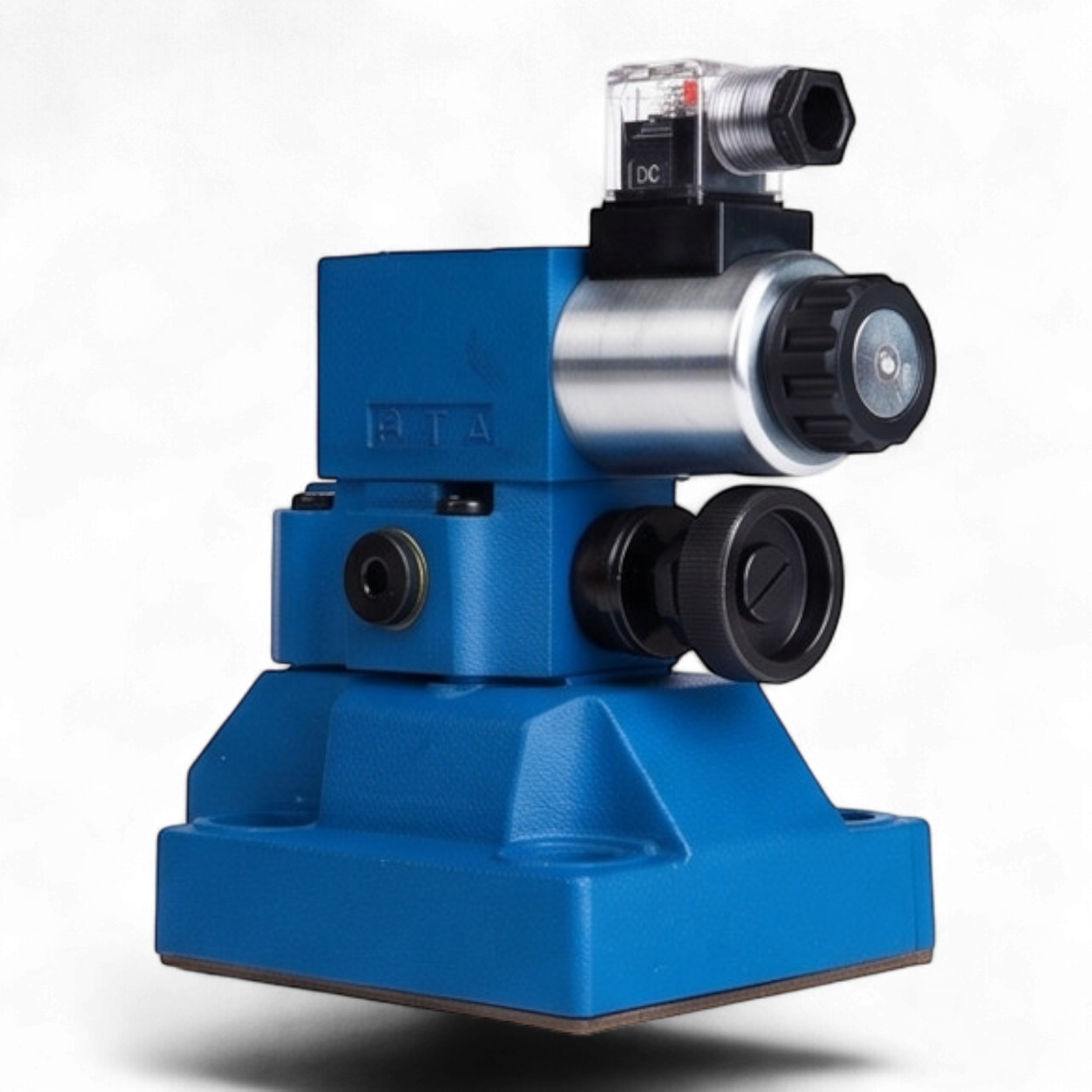

Техническое описание гидроклапана МКПВ-32/3С4Р3.24
Предохранительный гидроклапан непрямого действия МКПВ-32/3С4Р3.24 предназначен для прецизионного поддержания заданного уровня давления в гидравлических контурах промышленного оборудования и мобильной техники. Устройство обеспечивает защиту гидросистемы от превышения номинальных параметров давления и реализует функцию дистанционной разгрузки через пилотное управление.
Технические характеристики
- Тип монтажа: Стыковой (плитный), согласно стандарту ISO 6264 (CETOP R10).
- Условный проход (DN): 32 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 5,0–35,0 МПа.
- Номинальный расход рабочей жидкости: 320 л/мин.
- Тип управления разгрузкой: Электромагнитное (посредством пилотного клапана ВЕ6.574А).
- Напряжение питания электромагнита: 24 В DC (постоянный ток).
- Функциональное исполнение: Нормально-нагруженный (разгрузка гидросистемы активируется при подаче питания на соленоид).
- Регулировочный орган: Рукоятка (винтовой механизм с ручным приводом).
Конструктивные особенности
Конструкция включает основной каскад с подпружиненным золотником и управляющий пилотный каскад. Стыковое исполнение минимизирует риск утечек и упрощает регламентное обслуживание за счет исключения необходимости демонтажа гидравлических линий. Интегрированный электромагнитный клапан обеспечивает перевод системы в режим холостого хода (байпас в бак при минимальном сопротивлении) по внешнему сигналу управления.
Эксплуатационные параметры
- Рабочая среда: Минеральные масла с кинематической вязкостью в диапазоне 10–400 сСт.
- Класс чистоты рабочей жидкости: Не ниже 12-го согласно ГОСТ 17216-71.
- Класс защиты электромагнита: IP65.
- Электрический интерфейс: Коннектор стандарта DIN 43650 A, оснащенный светодиодной индикацией состояния.
