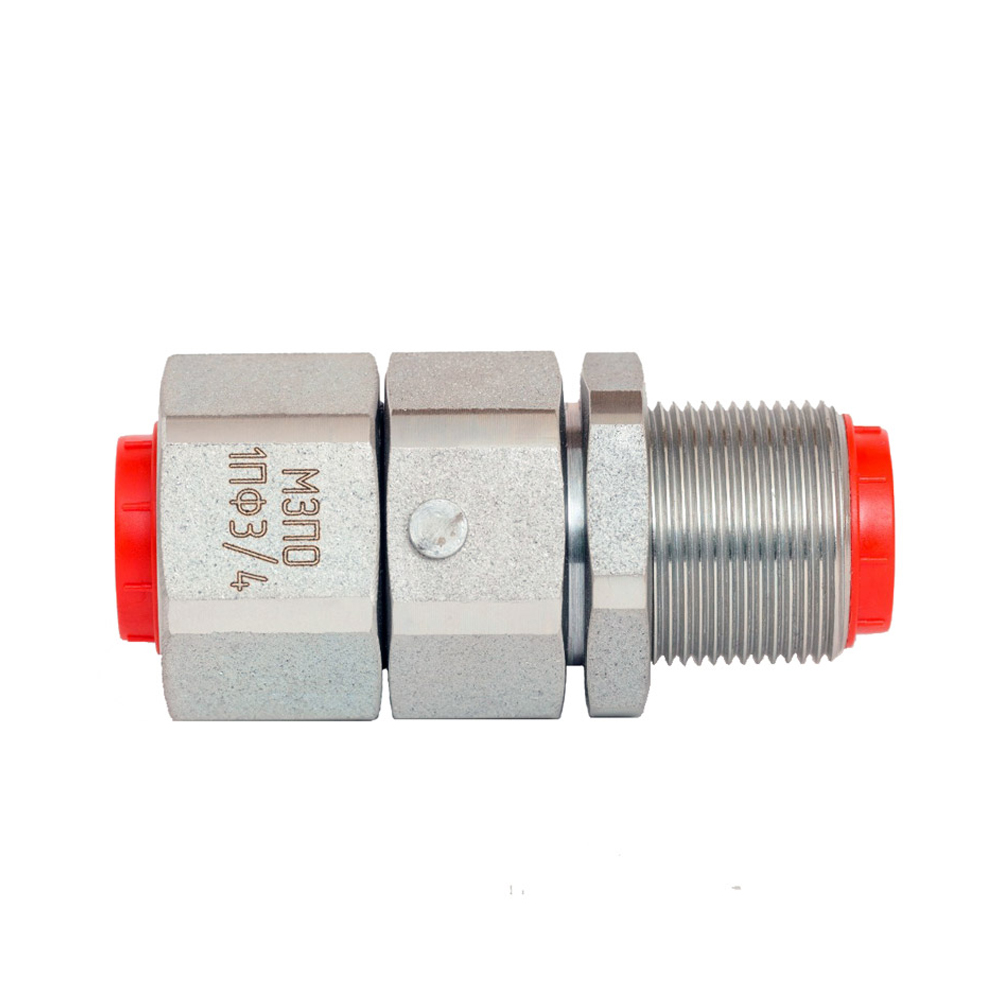

Прямой поворотный фитинг (вертлюг) 1ПФ 3/4 с переборной гайкой: надежное решение для защиты РВД
В современных гидравлических системах мобильной и промышленной техники одной из главных причин преждевременного выхода из строя рукавов высокого давления (РВД) является их осевое скручивание. Поворотный фитинг 1ПФ 3/4, также известный как прямой вертлюг, разработан специально для того, чтобы полностью исключить эту проблему, обеспечивая свободное вращение шланга относительно неподвижного узла машины.
Назначение и принцип работы
Данный компонент устанавливается в местах соединения гидравлического шланга с исполнительными механизмами или распределителями. Основная задача вертлюга — компенсировать вращательные нагрузки, которые возникают при движении рабочих органов техники. Благодаря продуманной конструкции, соединение позволяет производить вращение в обе стороны на 360° даже при достижении полного рабочего давления.
Внутреннее устройство фитинга включает износостойкие уплотнения, которые сохраняют герметичность системы при постоянном круговом вращении полукорпусов. Наличие переборной гайки упрощает монтаж и позволяет надежно зафиксировать соединение в нужном положении.
Технические характеристики и эксплуатационный ресурс
Фитинг 1ПФ 3/4 спроектирован для работы в тяжелых условиях, что подтверждается его параметрами:
- Максимальное рабочее давление: 350 бар. Это позволяет использовать вертлюг в высоконагруженных гидравлических контурах без риска разрыва или протечек.
- Пропускная способность: Максимальный расход составляет 120 л/мин, что обеспечивает стабильную работу системы без создания избыточного сопротивления потоку рабочей жидкости.
- Присоединительная резьба: Стандарт G3/4 гарантирует совместимость с большинством современных гидравлических компонентов.
- Масса изделия: Вес 0,8 кг свидетельствует о прочности корпуса и использовании качественных материалов, способных выдерживать вибрации и механические удары.
Сферы применения
Прямой вертлюг 1ПФ 3/4 является незаменимым элементом для техники, работающей в интенсивном режиме с постоянным изменением геометрии гидравлических линий. Он широко применяется в следующих отраслях:
- Лесозаготовительная техника: харвестеры и форвардеры, где манипуляторы совершают тысячи движений за смену.
- Строительная и дорожная техника: экскаваторы, автомобильные краны и КМУ (крано-манипуляторные установки).
- Грузовой транспорт: специализированные прицепы и полуприцепы с гидравлическим приводом.
Преимущества использования
Внедрение поворотных фитингов в гидравлическую схему — это не просто вопрос удобства, а прямая экономическая выгода для владельца техники. Использование вертлюга 1ПФ 3/4 позволяет значительно продлить срок службы дорогостоящих РВД, сократить время простоев, связанных с заменой лопнувших шлангов, и минимизировать риск потери гидравлического масла. Простая и надежная конструкция гарантирует длительный срок эксплуатации даже при работе с агрессивными средами и в условиях резких перепадов давления.
