Рукав РВД DIN 2SN P=275 d=12 L=1 210 DK- (Г) 22x1.5 [S27] DK- (Г) 22x1.5 (90) [S27]

Двухоплеточный рукав высокого давления (РВД) DIN 2SN: надежность в каждом соединении

Представленный рукав высокого давления (РВД) стандарта DIN 2SN — это надежный компонент для гидравлических систем, работающих в условиях средних и высоких нагрузок. Благодаря двум слоям высокопрочной стальной оплетки, изделие сочетает в себе гибкость и устойчивость к критическим скачкам давления, что делает его востребованным в дорожно-строительной, лесозаготовительной и сельскохозяйственной технике.

Технические характеристики и конструктивные особенности

Данная модель имеет условный проход (внутренний диаметр) 12 мм и рассчитана на номинальное рабочее давление 275 бар. Общая длина изделия составляет 1210 мм, что позволяет использовать его в различных узлах гидросистем без лишнего натяжения или провисания.

Конструкция рукава продумана для эксплуатации в агрессивных средах:

• Внутренний слой: выполнен из синтетической маслостойкой резины, совместимой с минеральными маслами, биомаслами, рапсовым маслом, гликолевыми смесями, а также водомасляными эмульсиями.
• Усиление: две оплетки из стальной проволоки обеспечивают запас прочности и предотвращают раздутие шланга под нагрузкой.
• Внешний слой: синтетическая резина, устойчивая к износу, воздействию озона и атмосферным осадкам. Это гарантирует долгий срок службы даже при работе на открытом воздухе.

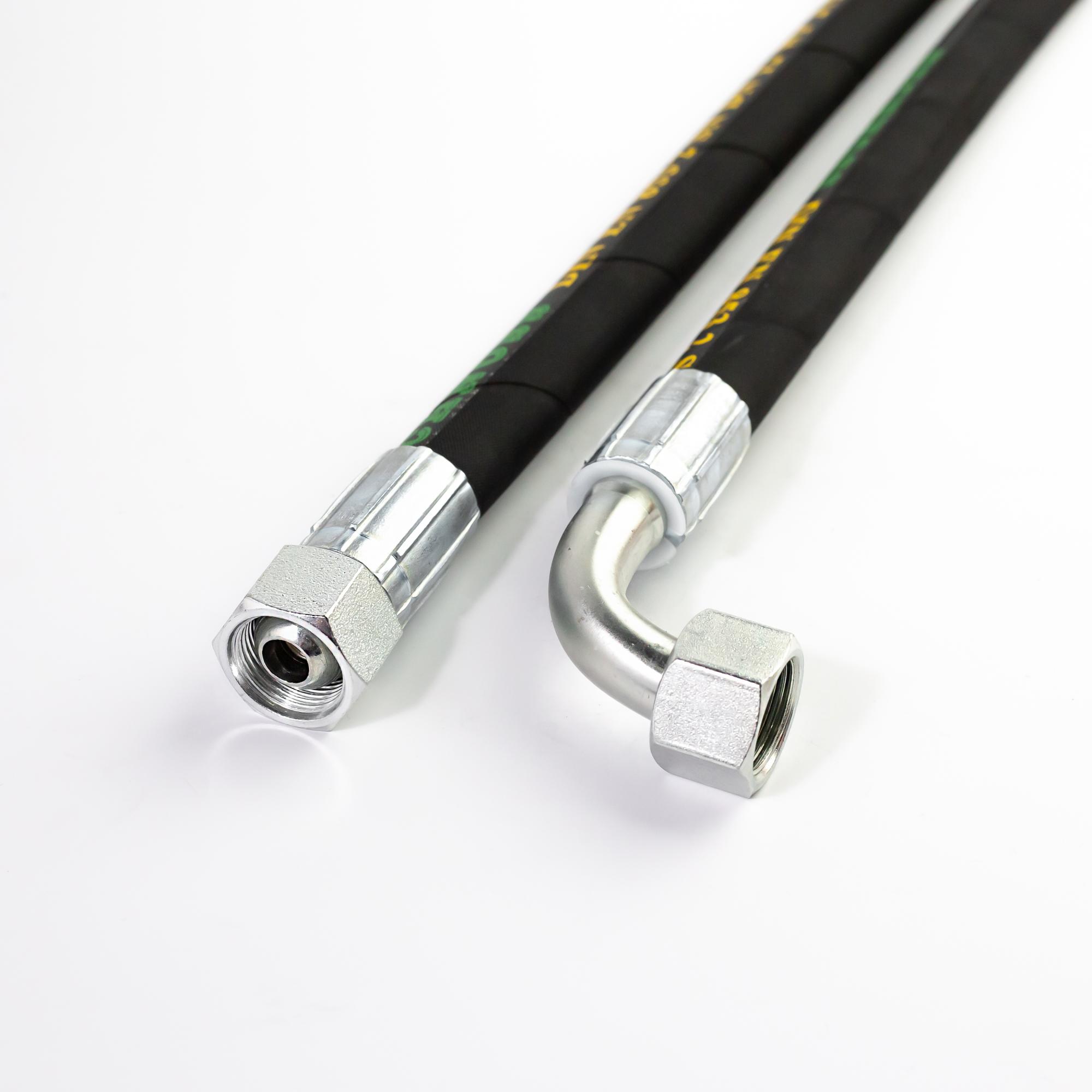

Конфигурация фитингов

Рукав укомплектован надежной присоединительной арматурой с метрической резьбой М22х1,5 (под ключ S27). Особенностью данной сборки является комбинация наконечников:

1. Прямой фитинг DK (Г): обеспечивает стандартное соосное соединение.
2. Угловой фитинг DK (Г) 90°: позволяет выполнить монтаж в ограниченном пространстве, исключая опасные перегибы шланга и снижая риск преждевременного износа в местах соединения.

Эксплуатационный ресурс

РВД стабильно работает в широком температурном диапазоне от -40°С до +100°С. Допускаются кратковременные пиковые нагрузки до +125°С, что важно для систем с интенсивным циклом работы, где рабочая жидкость может перегреваться. Вес изделия составляет всего 0,91 кг, что не утяжеляет конструкцию исполнительных механизмов.

Сферы применения

Этот рукав идеально подходит для подачи рабочей жидкости от гидрораспределителей к исполнительным органам: гидроцилиндрам, моторам и ротаторам. Соответствие международным стандартам EN 853 2SN, SAE 100R2 и DIN 20055 гарантирует взаимозаменяемость и безопасность эксплуатации на технике как отечественного, так и импортного производства.

Выбирая РВД от ТД МЗПО, вы получаете проверенное решение, которое минимизирует простои оборудования из-за протечек или разрывов магистралей.
