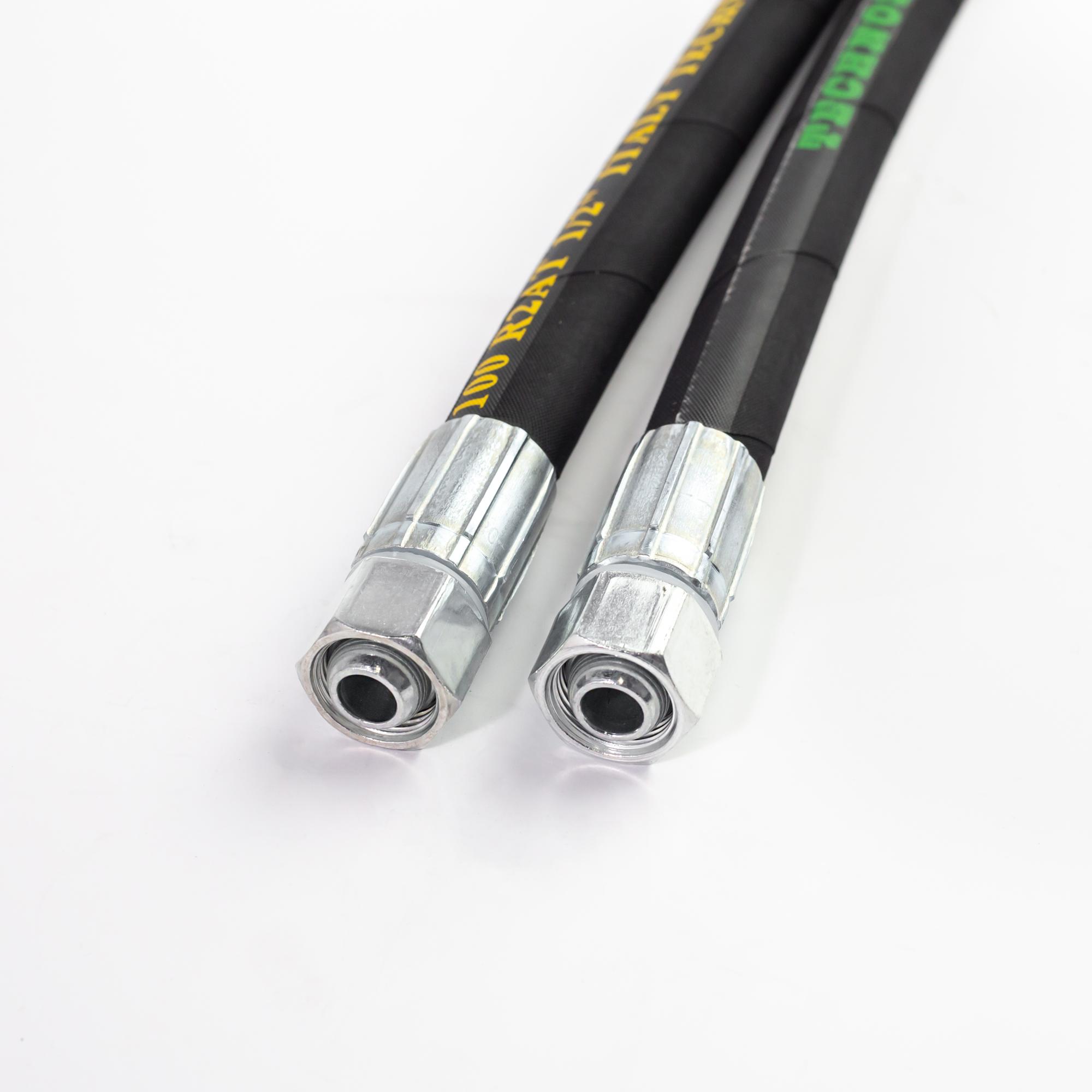

Рукав РВД DIN 2SN P=275 d=12 L=410 DK- (Г) 20х1.5 [S24] DK- (Г) 20х1.5 [S24]

Рукав высокого давления DIN 2SN: надежность в каждом соединении

В промышленной гидравлике надежность системы напрямую зависит от качества соединительных элементов. Представленный рукав высокого давления (РВД) стандарта DIN 2SN — это профессиональное решение для гидравлических систем среднего и высокого давления, где критически важны устойчивость к нагрузкам и долговечность. Данная модель спроектирована для работы в жестких эксплуатационных условиях, обеспечивая бесперебойную подачу рабочей жидкости к гидроцилиндрам, моторам и исполнительным механизмам.

Техническая база и конструкция

Основой изделия является двухслойная конструкция, соответствующая международным стандартам EN 853 2SN, SAE 100R2 и DIN 20023. Внутренний слой выполнен из синтетической маслоустойчивой резины, которая сохраняет эластичность и герметичность при постоянном контакте с агрессивными средами. Усиление конструкции обеспечивают две высокопрочные оплетки из стальной проволоки. Именно такая структура позволяет рукаву выдерживать номинальное рабочее давление до 275 бар, предотвращая разрывы и деформации при резких скачках нагрузки.

Внешний слой из износостойкой синтетической резины защищает рукав от механических повреждений, воздействия озона и атмосферных факторов. Это делает его пригодным для использования на открытом воздухе и в условиях интенсивного трения о детали оборудования.

Ключевые характеристики изделия:

• Рабочее давление: 275 бар — оптимальный показатель для большинства мобильных и стационарных гидросистем.
• Условный проход (d): 12 мм, что обеспечивает необходимую пропускную способность без потери давления.
• Температурный диапазон: Стабильная работа от -40°С до +100°С. Кратковременно рукав выдерживает нагрев до +125°С, что важно при пиковых нагрузках на систему охлаждения масла.
• Габариты и монтаж: Длина изделия составляет 410 мм. С обеих сторон установлены фитинги с метрической резьбой М20х1,5 под ключ S24 (тип DK). Это стандартное соединение, гарантирующее легкий монтаж и герметичность стыков.
• Вес: Компактное исполнение весом всего 0,44 кг не утяжеляет конструкцию узла.

Универсальность применения

Данный РВД разработан для работы с широким спектром рабочих сред. Он эффективно транспортирует масла на минеральной основе, биомасла, рапсовое масло, составы на базе полигликоля, а также воду и водно-масляные эмульсии. Такая универсальность позволяет использовать его в дорожно-строительной технике, станкостроении, сельском хозяйстве и лесозаготовительной отрасли.

Выбирая рукав производства ТД МЗПО, вы получаете проверенное изделие, которое минимизирует риски простоев техники из-за протечек или разрывов магистралей. Это надежный компонент, созданный для долгой службы в реальных рабочих условиях.
