Рукав РВД DIN 2SN P=275 d=12 L=610 DK- (Г) 20х1.5 [S24] DK- (Г) 20х1.5 (90) [S24]

Рукав высокого давления (РВД) 2SN: Надежное решение для гидравлических систем

Представленный рукав высокого давления (РВД) стандарта DIN 2SN — это критически важный компонент для обеспечения бесперебойной работы промышленной, строительной и сельскохозяйственной техники. Данная модель спроектирована для эксплуатации в гидросистемах со средним и высоким давлением, где требуется сочетание гибкости, прочности и долговечности. Основная задача изделия — эффективная передача энергии рабочей жидкости от гидрораспределителей к исполнительным механизмам: гидроцилиндрам, моторам и ротаторам.

Конструктивные особенности и надежность

В основе рукава лежит двухслойная металлическая оплетка из высокопрочной стальной проволоки. Такая конструкция (тип 2SN) позволяет выдерживать номинальное рабочее давление до 275 бар, сохраняя при этом необходимый радиус изгиба для монтажа в ограниченном пространстве. Внутренний канал выполнен из синтетической маслостойкой резины, что гарантирует химическую инертность к агрессивным средам.

Внешний слой из специальной синтетической резины защищает рукав от механического износа, воздействия озона, атмосферных осадков и попадания масел на поверхность. Это существенно продлевает срок службы изделия при работе под открытым небом или в условиях сильного загрязнения.

Технические характеристики и совместимость

• Рабочие параметры: Номинальный внутренний диаметр (условный проход) составляет 12 мм, что обеспечивает оптимальную пропускную способность для большинства мобильных гидросистем. Длина изделия — 610 мм.
• Температурный режим: Рукав сохраняет свои эксплуатационные свойства в широком диапазоне от -40°С до +100°С. Допускаются кратковременные пиковые нагрузки до +125°С, что важно для систем с интенсивным циклом работы.

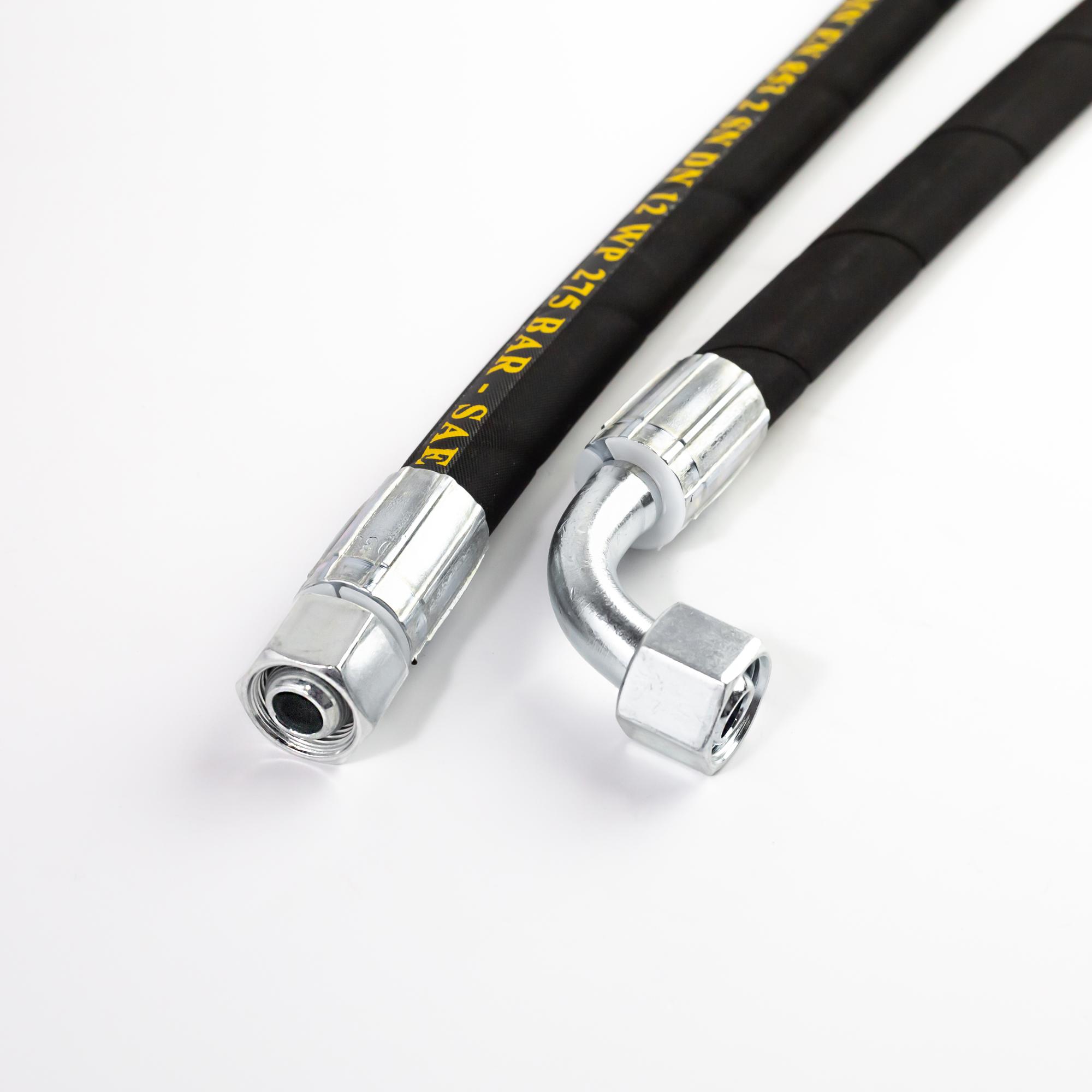

• Фитинги и соединения: Изделие оснащено фитингами с метрической резьбой М20х1,5 под ключ S24. Конфигурация включает одну прямую гайку DK (Г) и одну угловую гайку с изгибом 90 градусов. Такое решение упрощает монтаж в узлах, где прямой подвод шланга невозможен из-за конструктивных особенностей оборудования.

Сферы применения

Благодаря соответствию международным стандартам EN 853 2SN, SAE 100R2 и DIN 20045, данный РВД является универсальным. Он подходит для работы с широким спектром рабочих жидкостей:

• Минеральные и биомасла;
• Рапсовое масло и составы на базе полигликоля;
• Вода и водомасляные эмульсии.

Выбирая продукцию ТД МЗПО, вы получаете проверенное решение, которое минимизирует риски простоев техники из-за разрывов или протечек магистралей. Этот рукав — оптимальный выбор для тех, кто ценит ресурс оборудования и предсказуемость сервисного обслуживания.
